Anatomie eines Solar-Montagesystems auf dem Dach

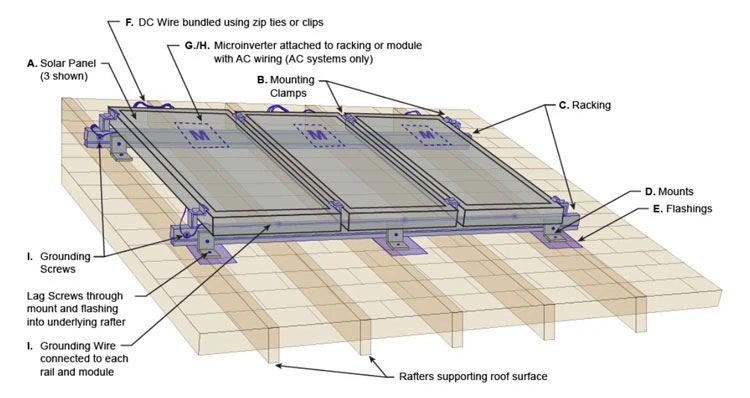

Sind Sie neugierig auf die Schrauben und Muttern (und Klemmen und Blitze), die an einem Solarmontagesystem auf dem Dach beteiligt sind?Ein aktuelles Whitepaper über die Installation sicherer und zuverlässiger Dachsysteme, das von Cinnamon Solar, Solar Marketing Group, HatiCon Solar, Quick Mount PV und Orion Solar Racking gemeinsam verfasst wurde, beginnt mit einer Einführung in die genauen Funktionen von Dachsystemen. Zuerst brauchen Sie ein Dach und dann diese Teile und Teile:

A. SonnenkollektorenSonnenlicht in Gleichstrom umwandeln. Solarzellen werden hinter gehärtetem Glas laminiert und oft von einem Aluminiumrahmen umgeben. Die Rahmen, wenn sie richtig an einem Montagesystem befestigt sind, lassen die Paneele den erwarteten Wind- und Schneelasten standhalten.

B. Befestigungsschellensind in der Regel Aluminiumhalterungen mit Edelstahlschrauben, die die Solarmodule sicher an den darunter liegenden Regalen halten. Einige Klemmen bieten einen elektrischen Erdungspfad zwischen der Schalttafel und dem darunter liegenden Regal.

C. Regale, das oft eine parallele Metallschienenstruktur verwendet, bietet einen ebenen Rahmen auf dem Dach, auf dem Solarpaneele montiert sind. Aus Kosten- und Haltbarkeitsgründen werden Regale oft aus stranggepresstem Aluminium hergestellt.

D. Halterungen– auch als L-Füße, Abstandshalter oder Rungen bezeichnet – befestigen Sie die Regale an der Dachfläche. Die Halterungen variieren je nach Dachtyp und -material, das von der Zusammensetzung Schindeln bis hin zu Wellblech variiert. Ein 20-Panel-Array (ca. 5 kW) erfordert typischerweise 25 bis 40 Halterungen.

E. Blitzesorgen für eine wasserdichte Abdichtung zwischen den Halterungen und der Dachfläche. Die Einfassung leitet jegliches Wasser, das durch oder um die Halterung oder das Befestigungselement herum austritt, auf eine haltbare Metallplatte um und verhindert so, dass Wasser in die darunter liegende Dacheindeckung eindringt.

F. Gleichstromverkabelung (DC)(für String-Wechselrichter) verwendet positive und negative Drähte von jedem Paneel, die mit den Drähten an benachbarten Paneelen verbunden sind. Ein „Home Run“-Draht wird vom letzten Panel in der Kette angeschlossen, um den Stromkreis zu vervollständigen. Alle Drähte müssen an den Regalen oder Paneelen befestigt werden, damit sie nicht herunterhängen oder auf der Dachfläche aufliegen.

G. Wechselstrom-(AC)-Verkabelung(für Mikrowechselrichter und Wechselstrommodule) verwendet Wechselstromkabel (Hauptkabel oder Daisy-Chain-Kabel), die jeden Mikrowechselrichter mit benachbarten Mikrowechselrichtern verbinden. Kabel müssen an den Regalen oder Paneelen befestigt werden, damit sie nicht herunterhängen oder auf der Dachfläche aufliegen.

H. Mikrowechselrichter(nur für Wechselstromsysteme) bei einigen Dachsystemen an der Rückseite oder unter jedem Paneel montieren, um Gleichstrom direkt vom Paneel in Haushalts-Wechselstrom umzuwandeln.

I. Erdungskomponentendie Gefahr von Stromschlägen minimieren. Jede leitfähige Metallkomponente in einem Array, die im Falle eines versehentlichen Fehlers wahrscheinlich unter Spannung steht, muss sicher geerdet werden. Kleines Zubehör wie Halterungen, Blenden und Clips müssen in der Regel nicht separat geerdet werden.
